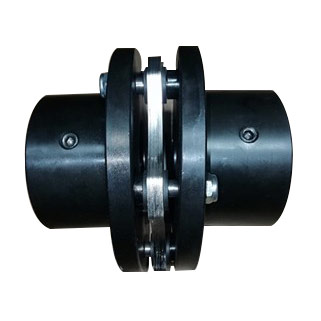

膜片蛇形聯軸器

膜片蛇形聯軸器這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。另一方面，膜片聯軸器非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以保證偏差在聯軸器的正常運轉的承受范圍之內是非常重要的。選擇適合的聯軸器是用好聯軸器的關鍵一步，在設計階段就得考慮選用什么類型的聯軸器了。

膜片蛇形聯軸器能補償主動機與從動機之間由于制造誤差、安裝誤差、承載變形以及溫升變化的影響等所引起的軸向、徑向和角向偏移。膜片聯軸器屬金屬彈性元件撓性聯軸器，其依靠金屬聯軸器膜片來聯接主、從動機傳遞扭矩，具有彈性減振、無噪聲、不需潤滑的優點，是當今替代齒式聯軸器及一般聯軸器的理想產品。

膜片聯軸器的主要特性：

1、補償兩軸線不對中的能力強，與齒式聯軸器相比角位移可大一倍，徑向位移時反力小，撓性大，允許有 的軸向、徑向和角向位移。

2、具有明顯的減震作用，無噪聲，無磨損。

3、適應高溫（-80+300）和惡劣環境中工作，并能在有沖擊、振動條件下運行。

4、蛇形聯軸器傳動效率高，可達99.86%。特別適用于中、高速大功率傳動。

5、結構簡單、重量輕、體積小、裝拆方便。不必移動機器即可裝拆（指帶中間軸型式），不需潤滑。

6、能準確傳遞轉速，運轉無轉差，可用于精密機械的傳動。
