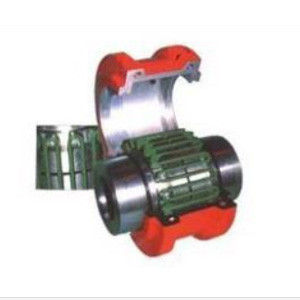

JSB型軸向安裝蛇形聯軸器

JSB型軸向安裝蛇形聯軸器是以蛇形彈簧片嵌入兩半聯軸節的齒槽內實現主傳動軸與從動軸的聯接部件。

JSJ接中間軸蛇形聯軸器運轉時，是靠原動端齒面對簧片的周向作用力帶動從動端，從而傳遞轉矩，避免了共振現象的發生。

JSB型軸向安裝聯軸器簧片在傳遞轉矩時所產生的彈性變形，機械系統能獲得較好的減振效果。變剛度結構JSB型軸向安裝蛇形聯軸器能在機器設備啟動時或強力沖擊載荷時，產生緩沖作用能承載大的載荷變動量。不同轉矩載荷下，簧片產生變形狀況不同。

JSB型軸向安裝聯軸器鑄鐵/鑄鋁罩殼以保護彈簧避免運轉時向外甩出，且殼體內儲滿黃油，不僅使?jié)櫥己茫沂够善瑖Ш蠒r的噪聲被黃油阻尼吸收而消除。

JSB型軸向安裝聯軸器整機零件少，體積小，重量輕，被設計成梯形截面的彈簧片與梯形齒槽的吻合尤為方便，緊密，從而使裝拆，維護比一般聯軸器簡便。

由于彈簧片與齒弧面是點接觸的，所以使蛇形聯軸器能獲得較大的撓性。它能被安裝在同時有徑向，角向，軸向的偏差情況下正常工作。
